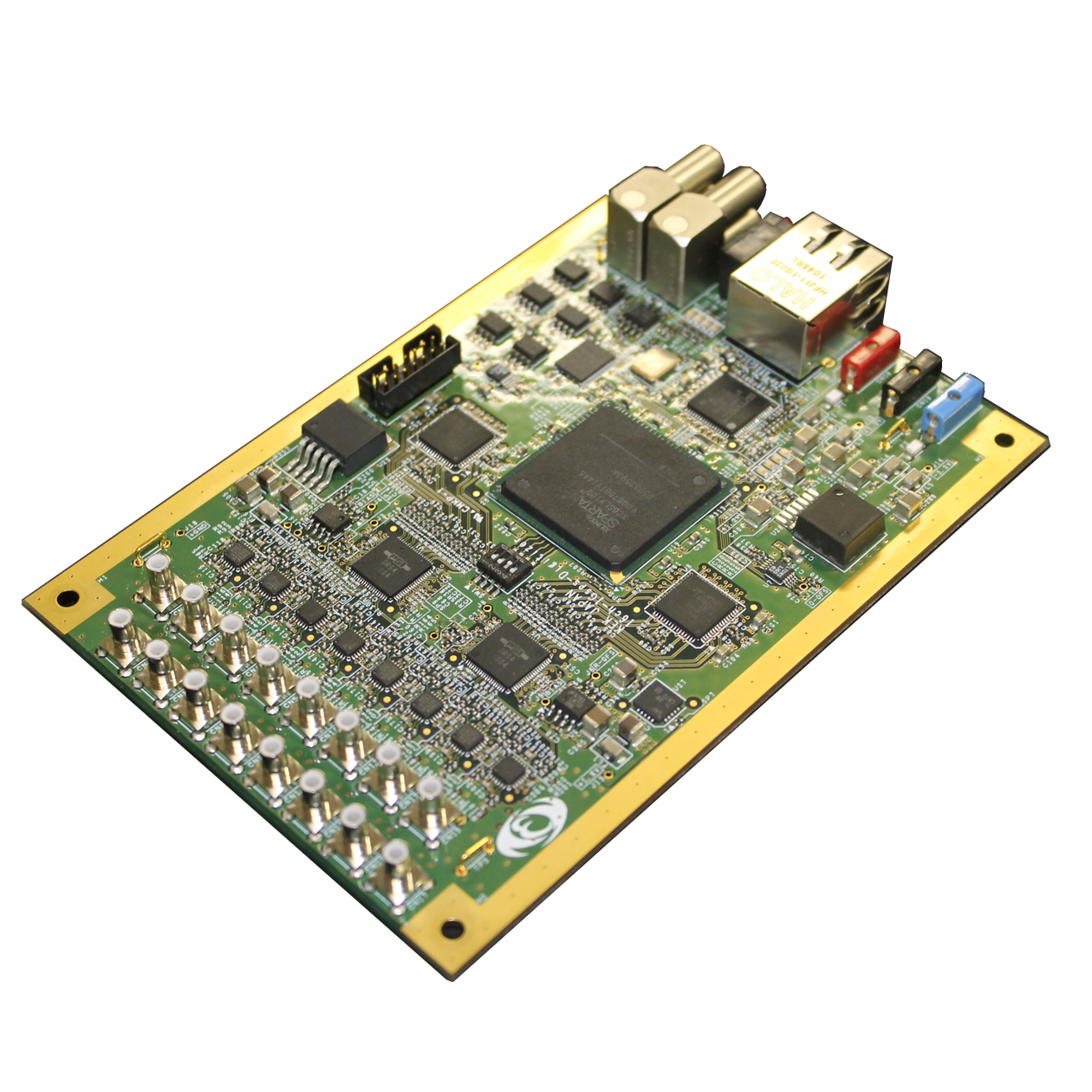

16ch-1Gsps-Digitizerは、SMBコネクタより入力された16チャネルのアナログ信号を高速でアナログ・リング・メモリに書き込みます。トリガ条件が成立するとアナログメモリの書き込みを停止して、書き込んだデータを読み出しながら A/D 変換し、その結果を SiTCP で送出する機能を有する基板です。アナログメモリへの書き込み速度は 1Gsps, 2Gsps, 3.33Gsps, 5Gsps が選択可能です。
本製品には制御用ソフトウェアを付属しているので、容易にご使用いただけます。

●ハードウェア仕様：
・16chアナログ入力：SMBコネクタ(-62mv～+198mV,50Ω終端時換算入力範囲：±125mV)
※サンプリングレート：1Gsps,2Gsps,3.33Gsps,5Gsps
・トリガ入力：LEMOコネクタ(2ch)　※Fast-NIMレベル
・Ethernet：RJ45コネクタ(1ch)　※1000BASE-T
・電源：±3.3V±5% , 1.6A/0.5A(typ)

●ソフトウェア仕様
・波形測定のための設定
※トリガソース選択・トリガディレイの設定・サンプリングレートの選択
・波形の表示とCSV形式での保存
・他のソフトウェア（LabVIEW等）から制御を可能とするサーバーモード搭載

※上記仕様は予告なく変更されます
※本基板は高エネルギー加速器研究機構のライセンス供与を受けて製作されています。
※本製品の保証期間はご購入後1年間です。
